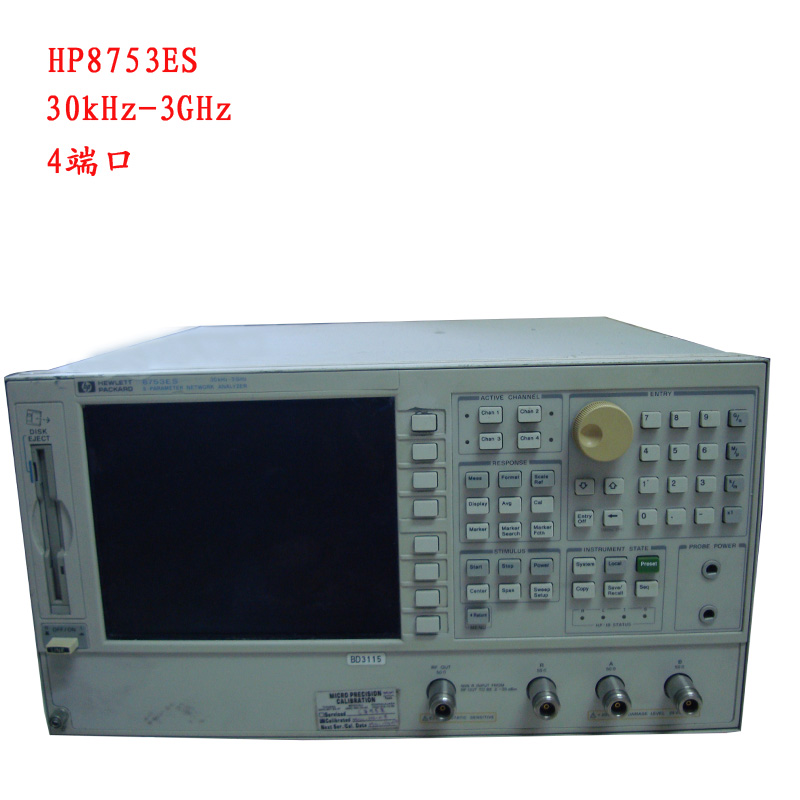

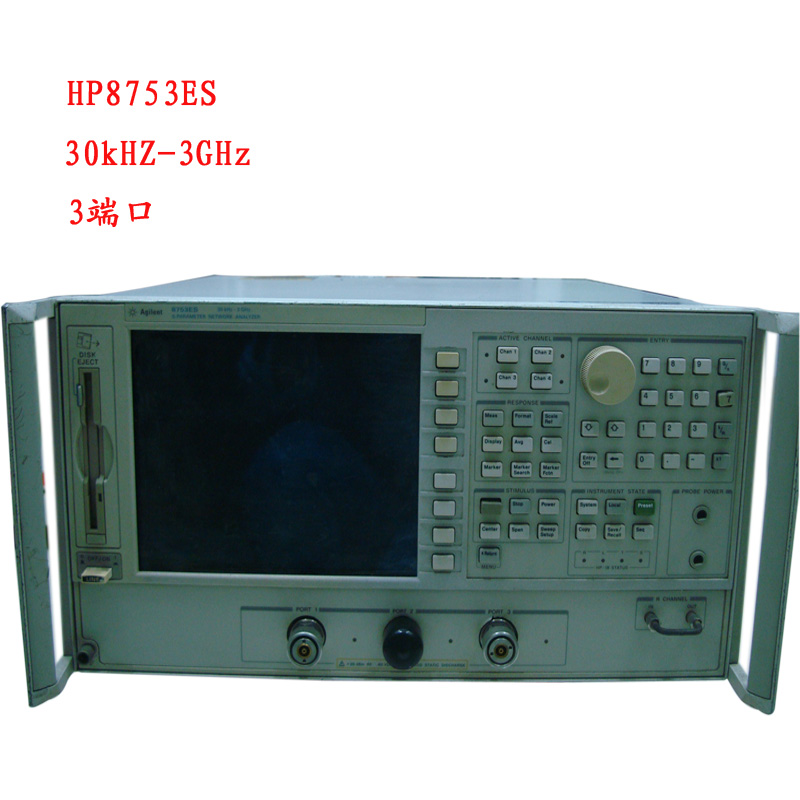

產品名稱：網絡分析儀
品　　牌：惠普/安捷倫
產品型號： HP8753ES
產品指標： 300KHz-3GHz

特性:
*300kHz 至 3 或 6 GHz
*達 110 dB 的動態范圍
*優異的測量精度
*2個測量通道
*4個顯示通道
*頻率和功率掃描
*快掃描和數據傳輸速度
*通過/失敗測試，強大的標記功能
*電校準（ECal）
*內部使用測試序列的自動化
*可選時域、諧波測量、可配置測試裝置、去掉測試裝置
*適應50Ω和75Ω

HP8753ES網絡分析儀和8753ET射頻網絡分析儀為滿足研制實驗室或生產制造的
測試需求，在速度、性能和方便使用上提供了無與倫比的結合。8753ES和8753ET
以其覆蓋3或6GHz頻率范圍的集成化S參數測試裝置、達110dB的動態范圍以及頻
率掃描和功率掃描，為表征有源或無源網絡、元器件和子系統的線性和非線性
特性提供了高效能的解決方案。
   HP8753ES網絡分析儀產品系列的特點　　選擇傳輸/反射分析儀（ET型）或S
參數分析儀（ES）允許您針對您的應用選擇性能與價格之間的最佳關系。網絡
分析儀的特點是有2個獨立的測量通道，可同時測量和顯示所有4個S參數�？梢�
選擇用幅度、相位、群延遲、史密斯圓圖、極坐標、駐波比或時域格式來顯示
反射和傳輸參數的任意組合。便于使用的專用功能鍵能迅速訪問各個測量功能。
可以利用達4個刻度格子在高分辨率的LCD彩色顯示器上以重疊或分離屏面的形
式來觀察測量結果。為了驅動更大的外部監視器，以便于觀察，增加了與VGA兼
容的輸出�！　y試時序功能允許一次鍵入來迅速、反復執行復雜的任務。在
時序工作方式下，只需從面板測量一次，分析儀便能儲存鍵入，以致無需額外
編程。還可以利用測試時序經并行或GPIB端口對外部裝置進行控制�！　�
   為了測量混頻器，調諧器和其它頻率轉換器件，頻率偏置工作方式允許對網
絡分析儀獨立于接收機調諧。分析儀很容易以固定中頻或掃描中頻測試方式完
成變頻損耗、相位、群延遲和混頻器統調的測量1�！　」β视嬓氏�?qū)^對輸
入或輸出電平敏感的器件提供穩幅的絕對功率。8753ET/ES自動對436A，437B，
438A E4418B或E4419B功率計進行控制，使在測試系統中任何處的功率都可調到
具有功率計的精度，或?qū)⒕W(wǎng)絡分析儀接收機校準來進行精確的絕對功率測量。
　另一些高生產率特點包括支持LIF、DOS JPEG和逗點隔開的變量（CSV）格式
的內置軟盤驅動器，非易失存儲器、串行和并行接口，DIN鍵盤接口以及對打印
輸出和文件提供時間記錄的實時時鐘。還包括極限測試、任意頻率測試和標記
跟蹤功能。通過利用列表掃描工作方式來選擇待測試的特殊頻率以及在每個頻
率范圍設置獨立的中頻帶寬和功率電平，可以縮短測量時間。分段校準和內插
誤差修正能提高分析儀已校頻率范圍的某一區段上的矢量精度。8753ET/ES與
8753D/E為代碼兼容，因而無需修改現有軟件�！　±眠x件010，能觀察在時
域中的反射或傳輸響應。該分析儀對頻域數據的快速傅氏逆變換進行計算，以
顯示反射系數或傳輸系數隨時間變化的關系。兩種時域分析方式能觀察器件的
階躍響應或沖擊響應。定時選通可用來除去一些不希望的響應，如接頭失配，
選通結果則可在時域或頻率中顯示�！　　　�
   S參數網絡分析儀與時域功能的結合，為調諧諧振腔帶通濾波器提供了簡單
的確定性方法。將時域中的濾波器反射響應與適當調諧濾波器的響應進行比較
，能揭示需要對哪些諧振器或耦合調節調諧。利用時域濾波器調諧，很容易為
這一復雜任務培訓新人員，并大大簡化精細調諧和故障查找步驟�！　�
   為了對器件進行更先進的表征，選件002增加了諧波測量功能�？梢灾苯踊�
以相對于基波的dBc數顯示放大器的掃描二次和總諧波電平。按動一個按鈕，即
可測量達-40dBc的諧波。　　高穩定度的頻率基準（選件1D5）提高了對高Q器
件，如表面聲波（SAW）器件、晶體諧振器或介質諧振濾波器的頻率測量精度。
ET型　　　　
   8753ET的特點是有一個能提供各種各樣幅度和相位測量的內置50Ω傳輸/反
射（T/R）測試裝置。頻率覆蓋范圍從300KHz到3或6GHz。T/R功能在對被測量器
件進行測量時能給出很高的精度且極為方便。新增加的響應校準能對傳輸測量
中的源匹配影響進行修正。選件004將標準件的-20～+5dBm源功率范圍擴大到
-85～+10dBm。ES型　　 8753ES的特點是有一個能提供各種各樣幅度和相位測
量的內置50或75ΩS參數測試裝置。全二端口誤差修正功能提供極高的精度水準
，S參數測試裝置則便于進行正、反向掃頻測量，而無需倒置被測件。為了提高
配置的靈活性，選件011取消了內置測試裝置，以便能選擇自己所需的測試裝置。
8753ES選件011可與85046A/B和85047A S參數測試裝置以及供其它特殊應用的專
用測試裝置配套使用。選件014為獲得最大靈活性提供了可配置的測試裝置。為
了在非同軸系統中進行方便而精確的測量，特提供了TR*/LRM*校準。利用內置
適配置器移去校準技術，還能實現對非插入式器件的高精度測量。主要技術資
料8753 ET/ES網絡分析儀產品手冊，P/n 5968-5159E8753 ET/ES網絡分析儀技
術指標，P/n 5968-5160E8753 ET/ES網絡分析儀配置指南，P/n 5968-5158E訂
貨信息注：一個完整系統由網絡分析儀、校準配件和電纜組成。校準配件和電
纜可以在附件部分查找。8753ET網絡分析儀，300KHz～3GHz　　

選件002 諧波測量功能　　
選件004 內置步進衰減器　　
選件006 6GHz頻率擴展　　
選件010 時域功能　　
選件1D5 高穩定度頻率基校8753ES網絡分析儀，30KHz～3GHz　　
選件002 諧波測量功能　　
選件006 6GHz頻率擴展　　
選件010 時域功能　　
選件011 除去內置測試裝置　　
選件014 可配置的測試裝置　　
選件075 75Ω阻抗　　
選件01D5 高穩定度頻率基準85047A 50ΩS參數測試裝置，6GHz　　
選件009 機械測試端口開關　　
選件913 機架安裝配件（5062-4069）85046A 50ΩS參數測試裝置，3GHz　　
選件009 機械測試端口開關　　
選件913 機械安裝配件（5062-4069）85046B 75ΩS參數測試裝置，300KHz,2GHz　　
選件009 機械測試端口開關　　
選件913 機架安裝配件（5062-4069）初始購貨之后，通過訂購下列升級配件之
一，可以將選件添加到8753E系統網絡分析儀上。訂購升級配件時，要
在儀器的型號數之后加表明升級的“U”以及您想更改的選件。8753ET升級配件　　
選件002 諧波測量升級配件　　
選件004 步進衰減器升級配件　　
選件006 標準件的6GHz升級配件　　
選件010 時域升級配件　　
選件099 固化軟件升級配件　　
選件1D5 高穩定度頻率基準升級配件8753ES升級配件　　
選件002 諧波測量升級配件　　
選件006 標準件的6GHz升級配件　　
選件010 時域升級配件　　
選件099 固化軟件升級配件　　
選件1D5 高穩定度頻率基準升級配件　　
選件611 選件011的6GHz升級配件
